RigFlowセット図ガイド自分の編成でセット図を作る

2026.06 · セット図ガイド

セット図は、ライブハウスがステージ上の置き方と音の流れを事前に判断するための資料です。

目的は、当日の確認を減らし、リハーサルに割ける時間を増やすことです。

立ち位置、機材、入力リスト、セットリスト、フォーマット統一まで、提出前に決める内容を一度に整理します。

自分の編成でセット図を作るRigFlowのサンプルPDFを見る

PDF例

PDFでどう見えるか

出力例を見ながら、セット図、機材表、曲順ページがそれぞれ何を伝える資料なのかを確認します。

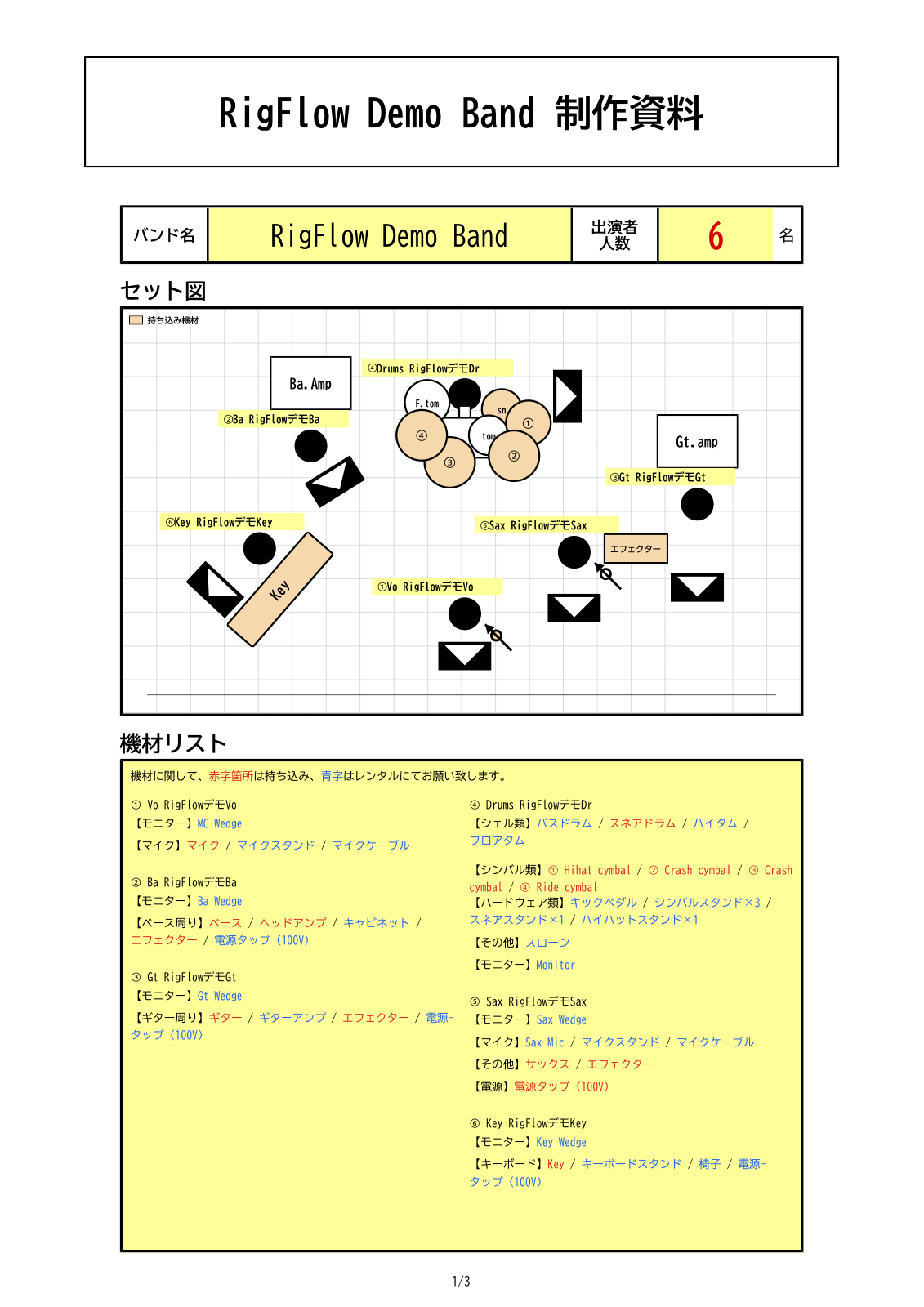

RigFlowで出力したセット図PDFのプレビュー
セット図ページです。ステージの向き、立ち位置、機材の距離感が一枚で分かります。

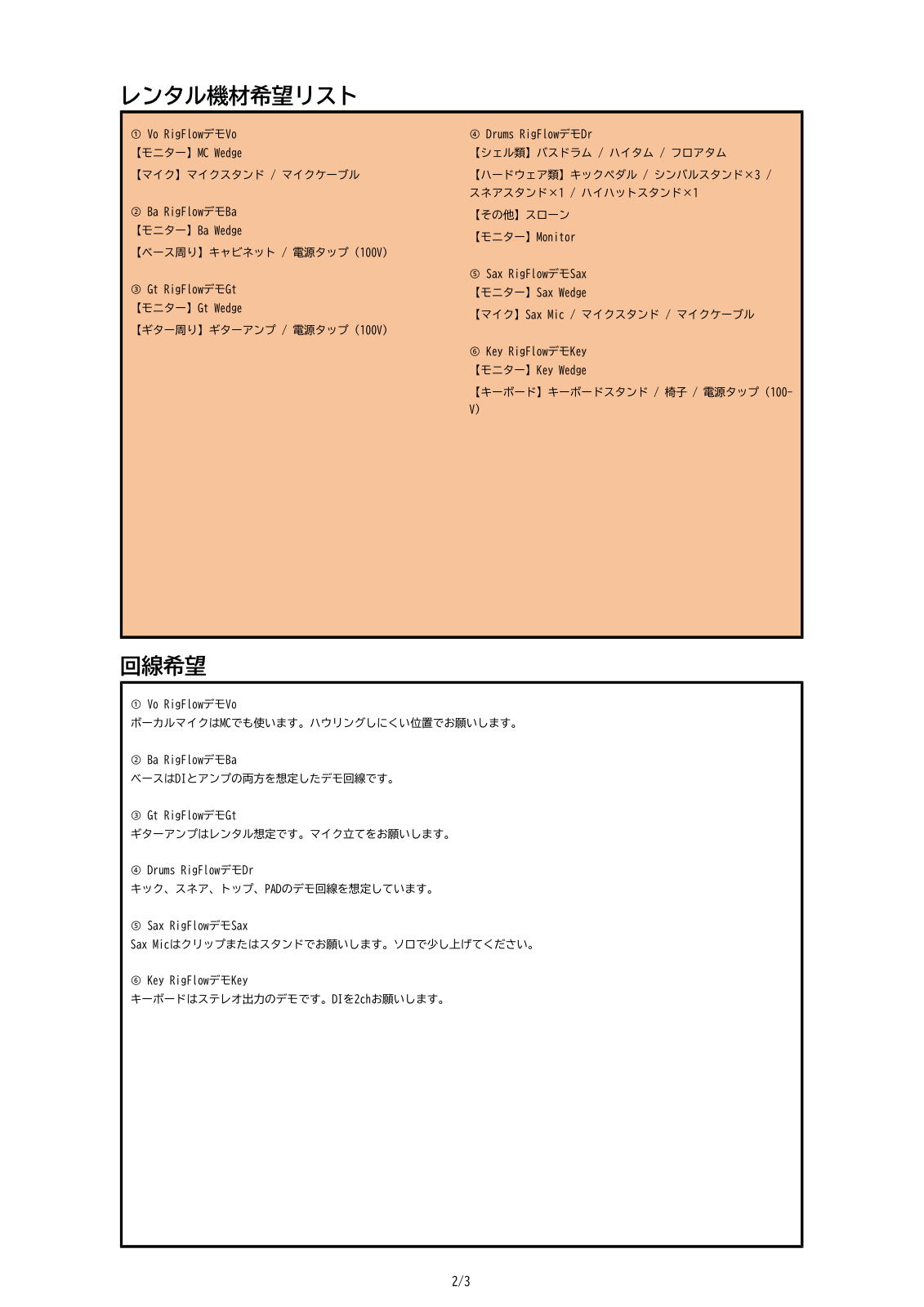

RigFlowで出力した機材リストPDFのプレビュー
機材リストページです。持ち込み品と会場依頼品を分けて残せます。

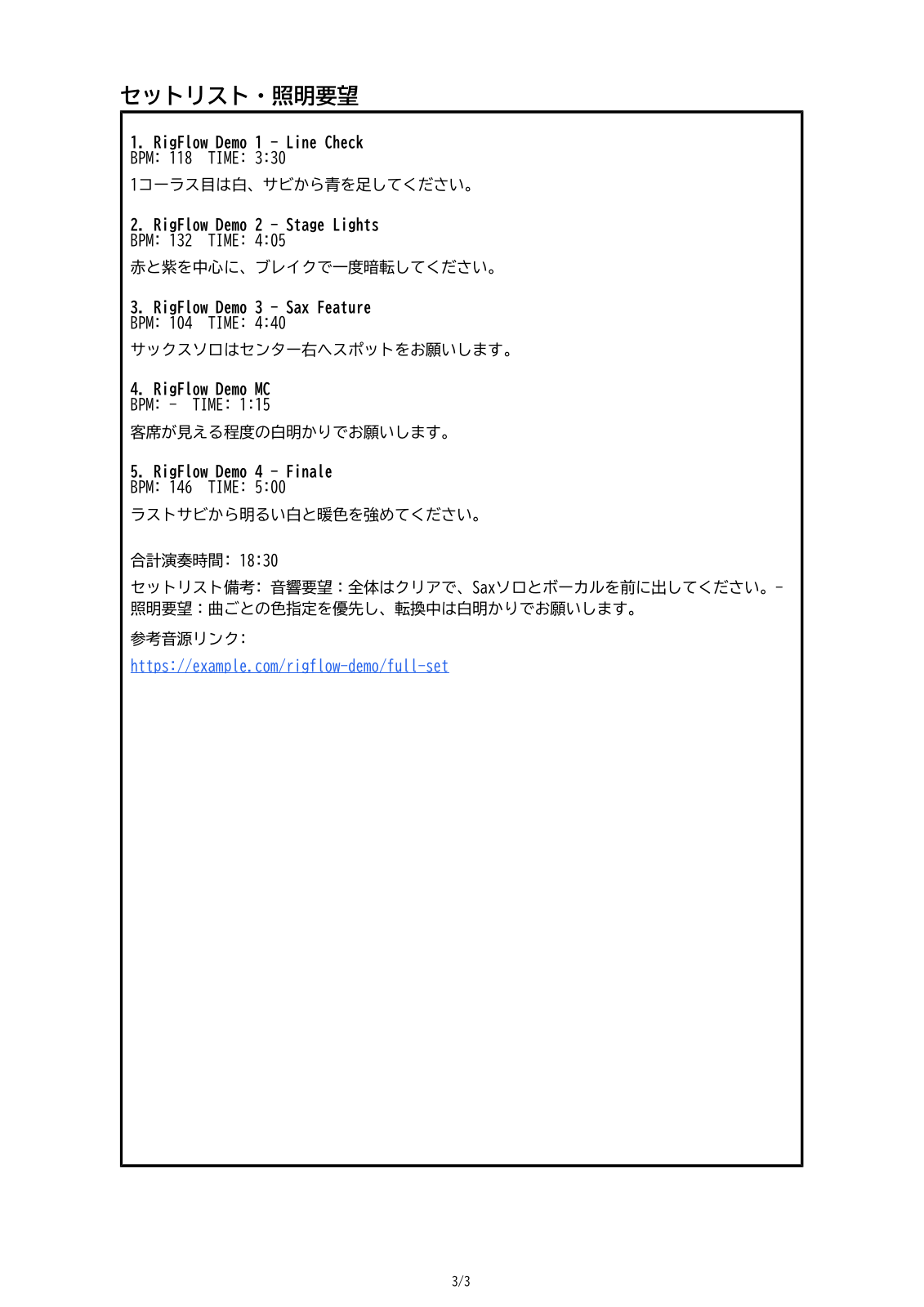

RigFlowで出力したセットリストと照明要望PDFのプレビュー
セットリストページです。曲順と演出メモを同じ順番で追えます。

セット図はリハーサル前の説明を短くする

搬入後の時間は、置き場所の相談、配線、サウンドチェックですぐ埋まります。セット図があれば、スタッフはステージ上の動きを先に想像できます。

大事なのは、きれいな図を作ることではありません。誰がどこに立ち、何を持ち込み、どの音をどう渡すのかが、短い時間で分かることです。

きれいに見せるためではなく、当日の確認を減らすために作ります。フォーマットが揃えば不足情報を見つけやすくなり、その分リハーサルを音作りと演奏確認に使えます。

セット図に入れる情報

  • メンバー名、担当パート、上手・下手を含む立ち位置
  • ボーカル、コーラス、楽器用マイクの必要数
  • アンプ、ドラム、キーボード、DJ台などステージ上で場所を取るもの
  • ドラム構成や特殊な持ち込み品
  • 会場へ依頼するもの、自分たちで持ち込むもの
  • DI、電源、モニター、同期、IEMなど入力リストに関わる情報
  • 演出判断に関わる曲順、曲尺、参考音源

編成別テンプレートから始める

近い編成がある場合は、白紙から作るよりテンプレートを開いて、今回の会場や持ち込み機材だけを見直す方が早く整います。

提出資料として整える順番

  1. 01

    今日の編成を確定する

    サポートメンバー、持ち替え、同期の有無など、普段と違う点から書き出します。

  2. 02

    客席向きで配置する

    客席側を基準に上手、下手、奥行きを揃えます。モニターや通路の位置も、この向きに合わせると伝わりやすくなります。

  3. 03

    機材の持ち主を明記する

    自前の機材、会場に借りたい機材、どちらでもよい機材を分けます。会場側が準備するものを早く判断できます。

  4. 04

    入力リストが必要か判断する

    同期、IEM、サンプラー、持ち替えがある場合は、セット図とは別に入力情報を整理します。シンプルな編成なら機材リストから始めても構いません。

  5. 05

    曲ごとの要望を絞る

    BPMや曲尺に加えて、照明を合わせたい場所だけを短く書きます。すべてを指定するより、重要なきっかけが伝わります。

  6. 06

    次回使うために残す

    公演後に聞かれたことは、次回のテンプレートへ戻します。ライブを重ねるほど、送信前に迷う時間を減らせます。

テンプレートと入力リストも一緒に考える

同じ編成で何度もライブをするなら、基本配置をテンプレートとして残します。会場名、出演日、持ち込み変更だけを毎回見直す方が、前回資料の取り違えを減らせます。

同期、IEM、サンプラー、持ち替えがある編成では、入力リストも分けると伝わりやすくなります。信号源、受け方、誰が聞くかを一行で追えるようにします。

現場で手戻りになりやすい抜け漏れ

  • 客席側の向きがなく、上手・下手の解釈がずれる
  • 会場に借りたい機材と自前の機材が同じ書き方になっている
  • コーラスマイク、同期、IEM、電源口の希望が抜けている
  • ドラム構成や持ち替えが前回資料のまま残っている
  • 照明に関係する曲だけ別連絡になり、資料側に残っていない
  • 古いExcelやPDFも一緒に添付してしまう

送信前の最終チェック

  • 今回のメンバーと担当パートに更新した
  • 客席側を基準に上手・下手を示した
  • マイク、DI、電源、モニター、同期、IEMの希望を見直した
  • 持ち込み品と会場手配品を別の表現で書いた
  • 照明に関わる曲だけ、時間や参考音源を添えた
  • 共有するPDFを一つに絞った

よくある質問

セット図は手書きでも提出できますか？

内容が読み取れれば提出できます。ただし、共有や差し替えを考えると、提出用はPDFにまとめておく方が安全です。

入力リストも必要ですか？

同期やIEMがある編成、持ち替えが多い編成、入力数が多い編成では分けた方が伝わります。シンプルな編成なら、まず機材リストに必要数を書くだけでも始められます。

セットリストや音源も一緒に送るべきですか？

照明を合わせたい曲があるなら送る価値があります。全曲を細かく指定しなくても、重要なきっかけと参考音源があれば相談しやすくなります。

スマホだけで作れますか？

RigFlowはブラウザで動くため、スマホでも編集できます。細かい配置や長い機材名の入力は、パソコンの方が調整しやすいです。

海外の会場へ送る場合はどうすればいいですか？

英語ではstage plotと呼ばれることが多いです。英語版を作る場合も、立ち位置、入力、持ち込み機材、注意事項をそろえるのが基本です。
